Комплектация ломовоза: гидроманипулятор, кузов и дополнительное оборудование

Ломовоз — не просто грузовик с большим кузовом. Это комплекс из нескольких взаимосвязанных узлов, где каждый влияет на итоговую производительность. Слабый надрамник — и рама шасси трескается через год интенсивной работы.

Неподходящий грейфер — и погрузка занимает вдвое больше времени. Прежде чем смотреть предложения по продаже ломовозов, стоит разобраться, из чего состоит машина и зачем нужен каждый элемент.

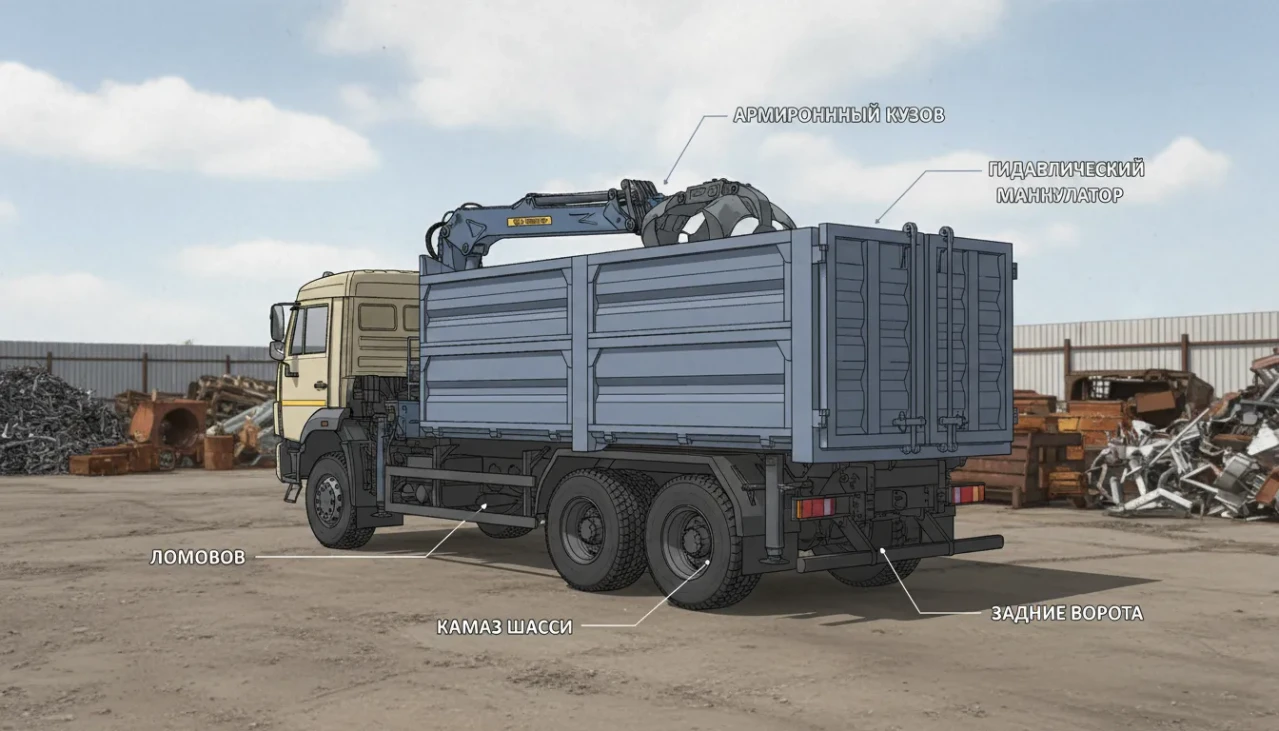

Что такое ломовоз и как он устроен

Ломовоз — это самосвал с крано-манипуляторной установкой (КМУ) и грейферным захватом. Главное отличие от обычного грузовика — самодостаточность: машина сама грузит лом, везёт его и сама разгружается. Никакого дополнительного крана, никакой бригады грузчиков.

В основе конструкции четыре узла, от которых зависит всё остальное:

• Шасси — несущая база, чаще всего КАМАЗ 65115, 65117, 6520 или МАЗ 6312 с колёсной формулой 6×4 и тремя осями. Меньше трёх осей для ломовоза не рассматривают — нагрузки слишком высокие.
• Надрамник — промежуточная рама между шасси и надстройкой. Принимает на себя ударные нагрузки от лома и усилия манипулятора.
• Кузов — самосвальная платформа большого объёма с усиленными бортами и днищем.
• Гидроманипулятор с грейфером — рабочий инструмент погрузки, который делает машину автономной.

Именно комплектация, а не марка шасси, определяет, сколько машина прослужит и насколько эффективно будет работать.

Надрамник — несущая основа всей надстройки

Надрамник — это промежуточная рама, которую монтируют поверх основной рамы шасси. Без него ударные нагрузки от острого лома и постоянная работа манипулятора разрушат шасси за несколько сезонов.

Качественный надрамник делают из лонжеронов толстостенной прямоугольной трубы сечением 200×80 мм с толщиной стенки 8 мм из стали 09Г2С. В хвостовой части — Х-образные поперечины, которые дают жёсткость на скручивание. Это важно: ломовоз регулярно работает на неровных площадках, где рама испытывает постоянные знакопеременные нагрузки.

Два элемента, на которые стоит обратить особое внимание. Первый — усиление в зонах крепления манипулятора: накладные пластины и внутренние вставки в лонжеронах. Без них металл в точках крепления разбивается довольно быстро. Второй — сервисные упоры, которые фиксируют поднятый кузов при обслуживании или замене гидроцилиндра. Казалось бы, мелочь, но без упоров любая работа под поднятым кузовом — это риск.

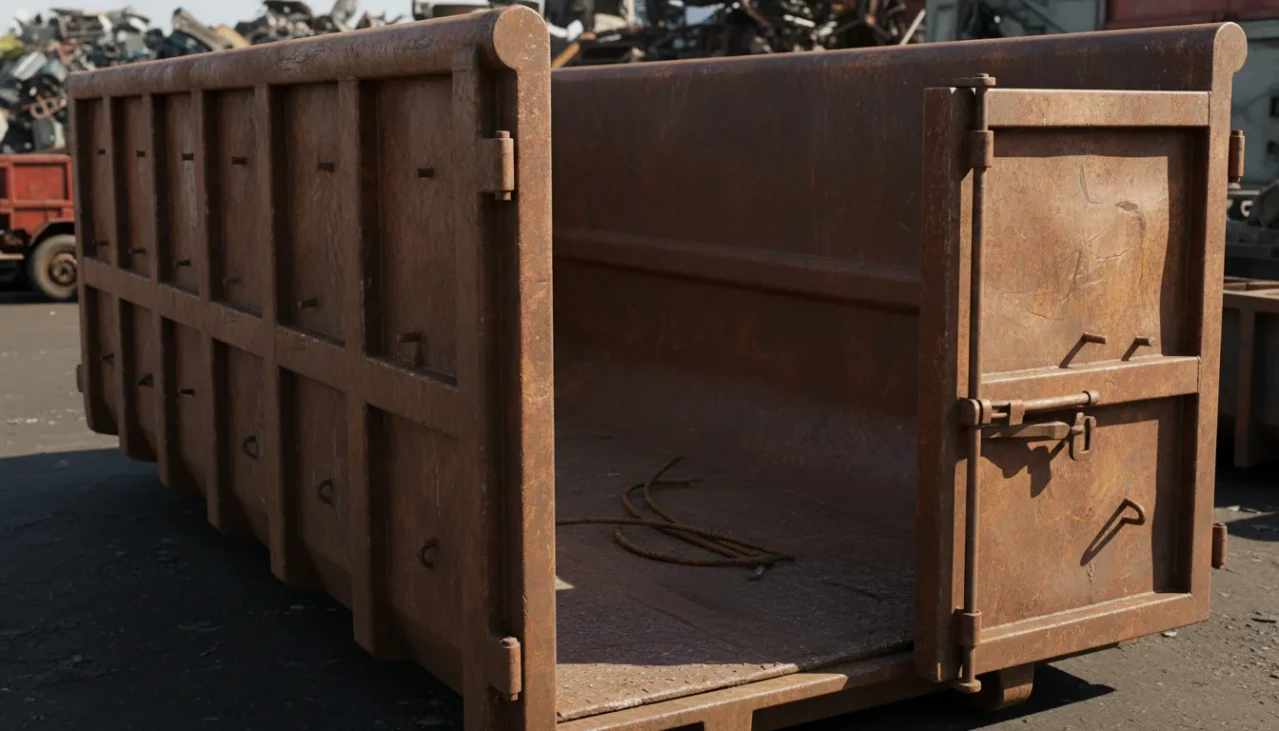

Кузов ломовоза: форма, материал, объём

Стандартный объём кузова на рынке — 30 м³. Типичные размеры: 5700×2320×2030 мм внутри. Толщина бортов — 4 мм, днища — 6 мм. Профиль кузова U-образный: такая форма не даёт грузу прилипать к стенкам при разгрузке и снижает риск опрокидывания при движении.

Сегодня кузова ломовозов делают по двум технологиям, и разница между ними существенная:

• Короб из стали 09Г2С — классическая сварная конструкция. Доступнее по цене, проще в ремонте, но тяжелее и имеет больше сварных швов, которые со временем становятся слабыми местами.
• Half-Pipe из стали S500/S700 — продольная гибка цельного листа. Минимум сварных швов, прочность выше на 25%, вес меньше примерно на 500 кг. Это напрямую увеличивает полезную грузоподъёмность и помогает на весовом контроле.
• Предел текучести S500 — в 1,5 раза выше, чем у 09Г2С. Кузов дольше держит геометрию под ударными нагрузками острого лома.
• Обвязка из трубы 159 мм по верхнему периметру кузова работает как защитный пояс: гасит удары грейфера и не даёт бортам расходиться под давлением груза.

Разгрузка устроена комбинированно: примерно две трети лома манипулятор вычерпывает обратно при необходимости, остаток уходит самосвалом — кузов поднимается на 40–50° через задний борт с распашными воротами. Ворота фиксируются в открытом положении, чтобы не мешать работе.

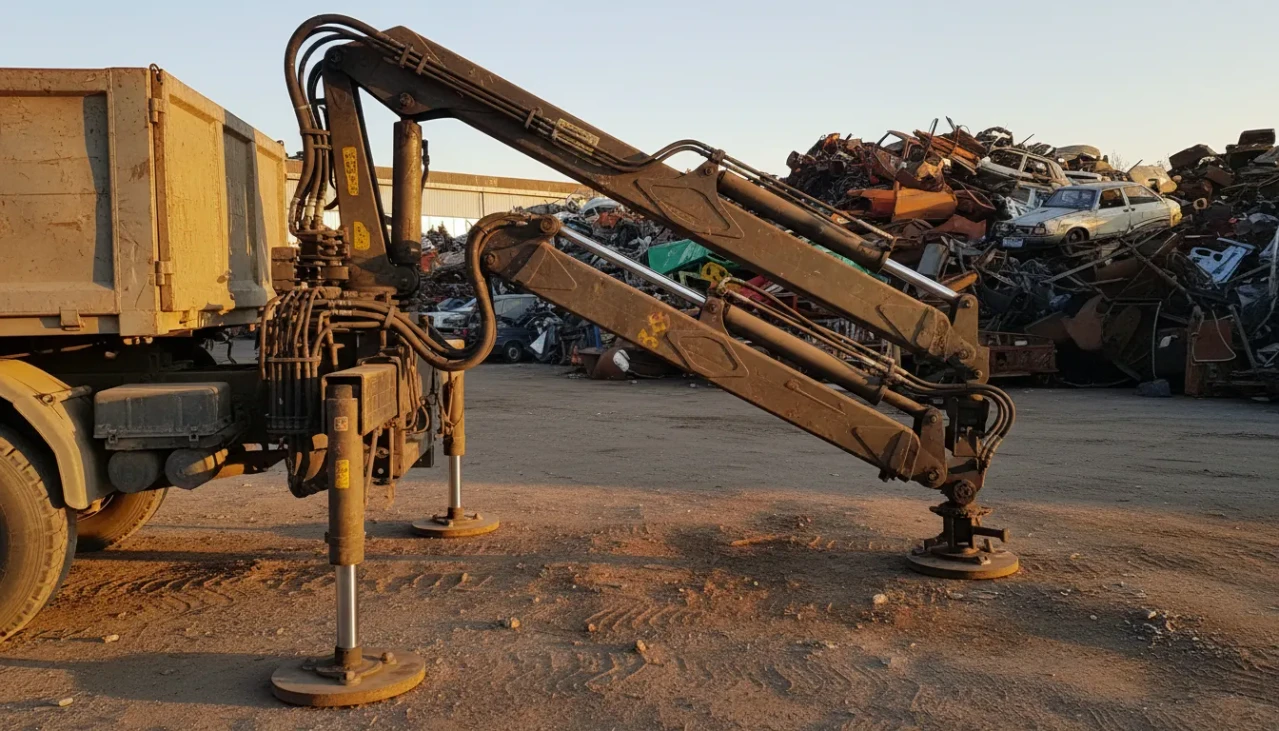

Гидроманипулятор: конструкция и ключевые параметры

Гидроманипулятор — сердце ломовоза. Именно он делает машину автономной и определяет скорость погрузки на точке сбора лома.

Все манипуляторы для ломовозов строят по Z-образной шарнирно-сочленённой схеме: стрела, рукоять и удлинители соединены шарнирами и складываются в несколько колен. В транспортном положении конструкция компактна, не выступает за габариты кузова и не перекрывает доступ к моторному отсеку. Угол поворота колонны — до 400°.

Манипулятор устанавливают в одном из двух мест, и выбор зависит от задач:

• За кабиной — меньше нагрузка на заднюю ось, можно перевозить длинномеры. Стандартный вариант для большинства ломовозов.
• На заднем свесе — полный поворот на 360°, удобная работа в стеснённом пространстве, возможность обслуживать прицеп. Нагрузка на заднюю ось при этом выше.

При выборе КМУ смотрят на несколько параметров:

• Грузовой момент — произведение вылета стрелы на грузоподъёмность в этом положении, измеряется в кН·м. Чем выше — тем мощнее манипулятор.
• Вылет стрелы — рабочий диапазон от 7,4 до 8,6 м у большинства моделей для ломовозов.
• Грузоподъёмность на максимальном вылете — обычно 1350–1440 кг, на минимальном — до 3100 кг.
• Собственный вес КМУ — напрямую уменьшает полезную грузоподъёмность машины. Оптимально, если вес манипулятора не превышает 20–25% грузоподъёмности шасси.

Аутригеры — выдвижные опоры, которые разворачиваются перед началом работы манипулятора. Гидрозамки в их конструкции исключают самопроизвольное складывание опор под нагрузкой. Без аутригеров работа манипулятора на неровной площадке создаёт риск опрокидывания машины.

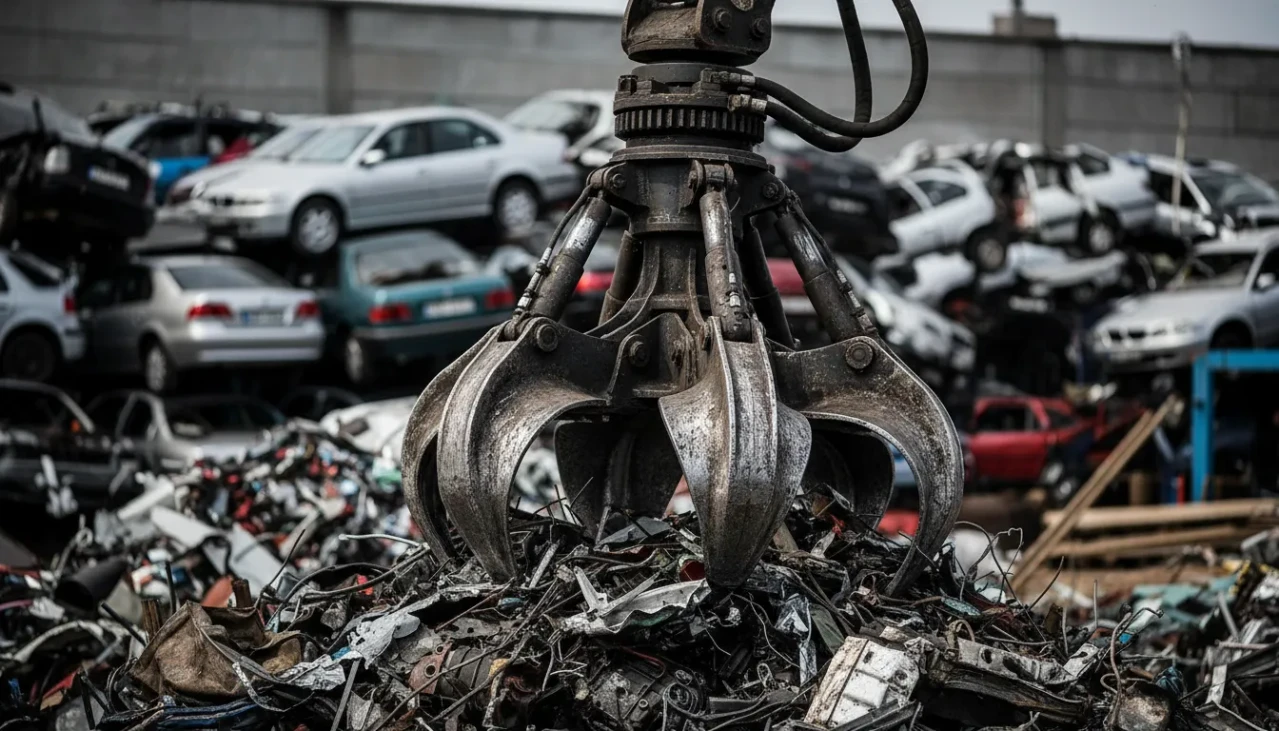

Грейфер — чем захватывают лом

Грейфер крепится к последней секции стрелы через ротатор и непосредственно контактирует с ломом. От его конструкции зависит и скорость погрузки, и то, какой лом машина вообще способна брать.

Существует три типа захватов, и у каждого своя ниша:

• Электромагнитный захват — работает быстро с мелкой металлической стружкой и тонким листом. Требует усиленных аккумуляторов или генератора, не берёт цветной металл и крупногабаритные куски.
• Крюк — универсален для штучных грузов, подцепляет практически всё. Медленный при массовой погрузке, не подходит для навала.
• Шестилепестковый грейфер — оптимальный выбор для металлолома любой конфигурации. Захватывает навал, может подрывать и подгребать лом прямо во время зачерпывания.

Для работы с ломом чёрных и цветных металлов стандартом стал шестилепестковый грейфер типа RG-25. Лепестки из стали S500/S700 держат форму при постоянных ударных нагрузках. Траверса грейфера закрытая — все элементы гидравлики спрятаны внутри и защищены от повреждений острыми краями лома. Ротатор с бесконечным углом поворота позволяет разворачивать захват в любое положение без лишних движений стрелы, что ускоряет укладку груза в кузов.

Дополнительное оборудование в комплектации

Базовая комплектация ломовоза — шасси, надрамник, кузов, КМУ с грейфером. Но есть ряд дополнительных элементов, которые напрямую влияют на производительность и безопасность.

Самое значимое из них — тягово-сцепное устройство (ТСУ, фаркоп). С ним ломовоз работает в сцепке с прицепом-металловозом: один водитель за рейс вывозит объём двух машин. Для бизнеса по сбору лома это один из самых быстрых способов увеличить выручку без найма второго экипажа.

Остальные элементы обязательного минимума:

• Устройство ограничения подъёма кузова — не даёт кузову опрокинуться за допустимый угол при разгрузке.
• Гидрозамок цилиндра подъёма — исключает аварийное падение кузова при разрыве гидролинии.
• Лестница доступа в торцевой части кузова — без неё обслуживание надстройки затруднено.
• Противооткатные упоры — обязательный элемент при работе на наклонных площадках.
• Крепление грейфера в транспортном положении — фиксирует захват, чтобы он не раскачивался на ходу и не повреждал кузов.
• Контурная маркировка — требование ПДД для транспортных средств такого класса.

Из опций, которые серьёзно влияют на комфорт: топливный бак на 500 л сокращает количество заправок при дальних рейсах, пневматическое сиденье водителя снижает усталость при работе на разбитых дорогах к площадкам сбора.

Заключение

Комплектация ломовоза — это не набор опций на выбор, а система, где каждый узел дополняет другой. Надрамник защищает шасси, Half-Pipe кузов даёт лишние полтонны грузоподъёмности, правильный манипулятор ускоряет погрузку, грейфер с закрытой траверсой не выходит из строя от первого же острого куска металла. Экономия на любом из этих элементов в итоге обходится дороже — простоями, внеплановым ремонтом или штрафами за перегруз.

Если разобрались с тем, что должно быть в машине, — смотрите актуальные предложения по продаже ломовозов с готовыми комплектациями под задачи ломозаготовки.
